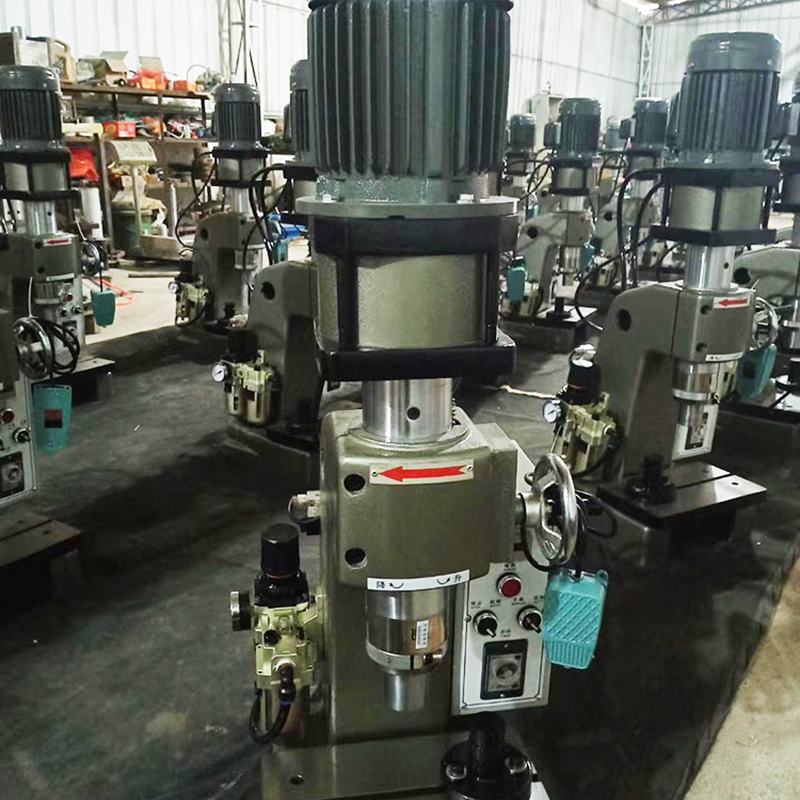

本厂生产的精密自动旋铆机是根据日本、台湾几十年的生产经验,在大陆投产使用的新型铆接设备; 本机采用电气一体化工作原理,来完成铆钉的铆接动作。主轴运转平稳, 铆接无冲击,无噪音,定位精密,外形简单坚固,重心低,钢性强,形式美观,主轴可双 段调整,扩大了铆接范围; 故障率低,几乎不需任何维修; 特殊的成型原理,使铆接部位 连接非常牢固,远远强于压铆连接,长时间使用不用担心铆接处松动,延长了产品的使用 寿命,提升了产品的质量; 一次铆接成型,效率远高于螺栓连接,铆钉成本远低于螺栓成 本,对降低产品成本很有帮助。旋铆面光滑平整,铆接时不会破坏镀层是提升金属铆接面质量与产品质量,降低产品成本的首选设备。
本机功能齐全,根据旋铆杆设计的不同,可旋铆沉头,半圆头,圆柱头,球面圆柱头 铆钉及空心铆钉,也能对凹下的沉头平台,利用铆杆的旋转挤压作用,将平台面挤压光亮。 先进的电路设计可实现铆接的自动动作,保证每次铆接时间一致,提高产品的合格率。使 用自动化操作时,定时仪可随意调至最适时间,大大地提高了生产效率及掌握当班产量,减低人为流失。
本机用途广泛,适用于收录机芯、照相机、钟表、无线电元件、五金、钢木家具、拉 闸及所有需要铆接的领域,是发达国家中流行使用的五金机械。
一.用途本机采用电动、气动相结合的原理,完成对铆钉的旋铆动作。加工运行平稳,
无冲击,无噪音,定位精密,加工面光滑平整。HD-136 适用于收录机机芯、照相机、
钟表、无线电元件等精密机械行业的生产。HD-143 适用于五金、箱包、餐饮器
具、钢木家具、自行车等需要铆接的区域。
二、技术参数
性能指标 | HD-141 | HD-143 |
旋铆能力(低碳钢) | 实心ψ7mm 空心ψ15mm | 实心ψ9mm 空心ψ20mm |
气缸行程 | 35mm | 35mm |
马达 | 1/2HP(380V 可以改 220V) | 3/4HP(380V) |
铆钉长度 | 110mm | 150mm |
时间调整 | 0~6s | 0~6s |
气源压力 | 0.2~0.7(Kg/cm2) | 0.3~0.7(Kg/cm2) |
铆杆距床身距离 | 120mm | 120mm(可订至 160mm) |
重量 | 120Kg | 150Kg |
三、机械特点1.噪音小:由于采用旋转气压传动,并安装有消音器,无噪音污染;润滑油混
合气由机后排出,所以对人身也无伤害。 2.操作简单:脚踏开关一踏,即可自动铆接。 3.铆接时间短:如加工ψ3mm 的铆钉,只需 0.3 秒。 4.加工质量好:由于采用特殊机构,铆接面既光滑又准确,而且铆接的铆钉
不会墩粗变形。
5.应用范围广:变换铆杆可铆接不同的铆钉头型式(如图1)。
四、电气连接
电源是采用 380V 三相交流电,接线时特别注意三相线不能和地线相连,采
用漏电开关时一定要采用三相漏电开关。
